Rola kontrolek na desce rozdzielczej ciągnika

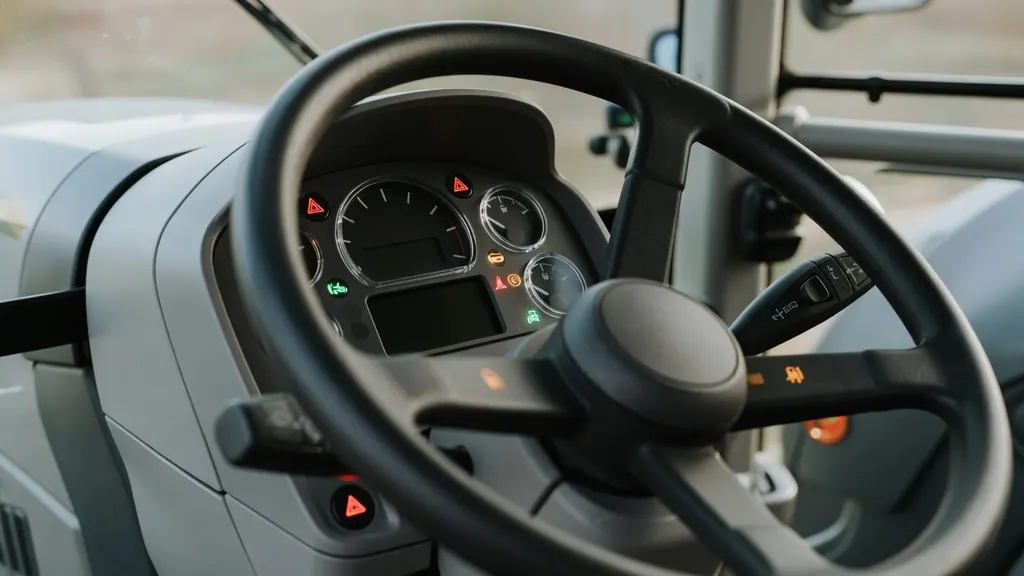

Deska rozdzielcza w ciągniku pełni prostą funkcję: przekazuje operatorowi stan najważniejszych układów. Robi to szybciej niż klasyczne wskaźniki i skuteczniej niż sam dźwięk pracy maszyny. W praktyce właśnie kontrolki są pierwszym sygnałem, że coś działa prawidłowo, zostało włączone albo wymaga reakcji.
Nie każda zapalona ikona oznacza usterkę. Część symboli tylko potwierdza aktywną funkcję, taką jak światła drogowe, kierunkowskaz czy podgrzewanie wstępne silnika. Inaczej należy traktować komunikaty ostrzegawcze. Te odnoszą się do temperatury, smarowania, ładowania, hydrauliki albo układów oczyszczania spalin. Różnica jest podstawowa.
Znaczenie ma nie tylko sam piktogram, ale też jego kolor. Czerwień sygnalizuje stan wymagający szybkiej reakcji, żółty lub pomarańczowy wskazuje ostrzeżenie, a zielony i niebieski informują o aktywnej funkcji. W ciągnikach rolniczych dochodzi jeszcze specyfika pracy pod obciążeniem i z osprzętem. Ten sam symbol może pojawić się przy pracy w transporcie, ale też podczas zasilania maszyny towarzyszącej przez hydraulikę lub WOM.
To widać szczególnie w nowocześniejszych modelach. W samochodzie osobowym zestaw ikon jest przewidywalny, a w ciągniku często dochodzą oznaczenia podnośnika, blokad, napędu przedniej osi, wałka odbioru mocy czy trybów pracy przekładni. Operatorzy dobrze to znają: dwie podobne kontrolki mogą dotyczyć zupełnie innych funkcji.
Znaczenie kolorów i typów sygnałów ostrzegawczych
Czerwone kontrolki mają najwyższy priorytet. Informują o zagrożeniu dla silnika, układu hamulcowego, smarowania albo temperatury pracy. Jeśli taki symbol nie gaśnie po uruchomieniu jednostki lub zapala się w czasie pracy, dalsza jazda czy praca z maszyną mogą pogłębić uszkodzenie. Tu nie ma miejsca na zwłokę.
Żółte i pomarańczowe sygnały są mniej alarmujące, ale nie są błahe. Oznaczają ograniczenie sprawności, potrzebę diagnostyki albo problem, który jeszcze nie unieruchamia maszyny. Tak sygnalizowane są między innymi kłopoty z filtrem powietrza, układem paliwowym, elektroniką silnika czy oczyszczaniem spalin.
Zielone i niebieskie lampki mają charakter informacyjny. Potwierdzają włączenie świateł, aktywację określonej funkcji roboczej albo gotowość układu do pracy. Czasem świecą tylko chwilowo. Czasem przez cały okres działania funkcji. To normalne.
Znaczenie ma też sposób świecenia. Kontrolka świecąca stale oznacza stan ciągły, miganie podkreśla pilność albo sygnalizuje pracę funkcji przerywanej, a pojawianie się okresowe często wiąże się z warunkami obciążenia, temperaturą lub chwilowym spadkiem parametrów. W polu dobrze to widać: symbol może wracać tylko podczas ciężkiej pracy agregatem, a znikać przy lżejszym obciążeniu.
Logika odczytywania symboli
Producenci opierają oznaczenia na prostych skojarzeniach. Olejarka dotyczy smarowania, akumulator ładowania, termometr temperatury, reflektor oświetlenia, a filtr przepływu powietrza lub paliwa. Ta logika jest dość czytelna, choć nie eliminuje różnic między markami.
Kolor i kategoria układu najczęściej się uzupełniają. Czerwona olejarka oznacza problem z ciśnieniem oleju, żółty filtr sygnalizuje zanieczyszczenie lub ograniczenie przepływu, zielony reflektor potwierdza włączenie świateł. Proste zasady działają, ale tylko do pewnego momentu.
W praktyce podobne ikony potrafią różnić się detalami. Jeden producent stosuje symbol silnika dla ogólnej awarii sterowania jednostką, inny rozdziela komunikaty na osobne kontrolki dla elektroniki, emisji i serwisu. Tak samo bywa z hydrauliką czy przekładnią. Dlatego sam kształt piktogramu nie zawsze wystarcza, szczególnie przy przesiadce do innego modelu.
Kontrolki związane z pracą silnika i układu smarowania

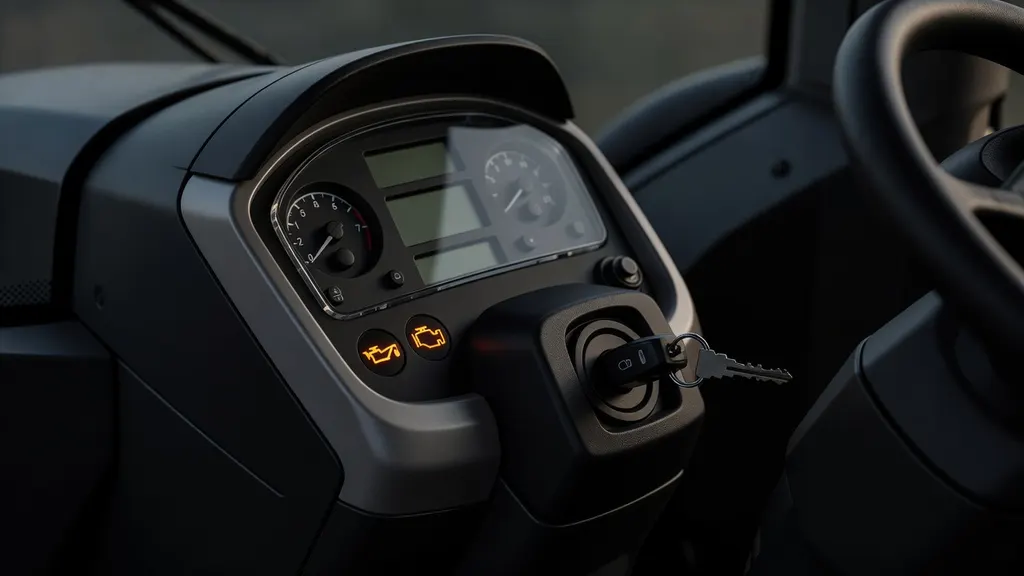

Najważniejsza z punktu widzenia bezpieczeństwa jednostki napędowej jest kontrolka ciśnienia oleju. Jej zapalenie po uruchomieniu silnika jest elementem testu, ale po chwili powinna zgasnąć. Jeśli świeci nadal albo pojawia się podczas pracy, oznacza to ryzyko pracy bez właściwego smarowania. Dalsze obciążanie silnika w takiej sytuacji grozi szybkim i kosztownym uszkodzeniem panewek, wału korbowego lub turbosprężarki.
Oddzielną grupę stanowią kontrolki związane z elektroniką silnika. Symbol jednostki napędowej, spotykany także w ciągnikach, nie wskazuje jednego konkretnego podzespołu. Informuje, że sterownik zarejestrował nieprawidłowość wpływającą na spalanie, dawkę paliwa, czujniki lub układ oczyszczania spalin. Czasem maszyna nadal pracuje normalnie, a czasem od razu przechodzi w tryb ograniczonej mocy. To się zdarza.
W silnikach Diesla ważna jest też kontrolka świec żarowych. Przed rozruchem sygnalizuje podgrzewanie komory spalania, a po osiągnięciu gotowości gaśnie. Jeśli miga albo świeci się dłużej podczas jazdy, może oznaczać problem z układem podgrzewania, sterowaniem lub zasilaniem elektrycznym. W starszych konstrukcjach objaw bywa prostszy, w nowszych jest powiązany z diagnostyką elektroniczną.
Sama ikonka to nie wszystko. Jeżeli wraz z nią pojawia się nierówna praca, spadek mocy, metaliczne dźwięki, dymienie albo trudności z rozruchem, znaczenie komunikatu staje się bardziej jednoznaczne. Operatorzy często rozpoznają to od razu po brzmieniu silnika. I słusznie.
Najczęściej spotykane ostrzeżenia silnikowe
Spadek ciśnienia oleju należy do najgroźniejszych sygnałów. Przyczyną może być niski poziom oleju, zużycie pompy, rozrzedzenie środka smarnego albo usterka czujnika. W praktyce liczy się jedna rzecz: dopóki problem nie zostanie wyjaśniony, silnika nie powinno się obciążać.
Zakłócenia spalania i elektroniki objawiają się szerzej. Pojawia się falowanie obrotów, słabsza reakcja na gaz, zwiększone zadymienie spalin albo wejście w tryb awaryjny. Taki komunikat nie zawsze zatrzymuje pracę od razu, ale też nie jest informacją, którą można ignorować przez kilka dni.
Do tego dochodzą nieprawidłowości rozruchu. Gdy kontrolka świec żarowych zachowuje się inaczej niż zwykle, silnik zaczyna gorzej zapalać na zimno, pracuje twardo przez pierwsze sekundy lub wymaga dłuższego kręcenia rozrusznikiem. To bardzo czytelny sygnał, zwłaszcza zimą.
Kontrolki temperatury, chłodzenia i układu ładowania
Kontrolka temperatury płynu chłodzącego informuje o ryzyku przegrzania. W ciągniku ma to szczególne znaczenie, bo maszyna pracuje długo pod stałym obciążeniem, często przy niskiej prędkości jazdy i wysokim zapyleniu. Kiedy symbol temperatury zapala się podczas ciężkiej pracy, przyczyną bywa niedrożna chłodnica, niesprawny wentylator, niski poziom płynu albo przeciążenie silnika.
Wzrost temperatury przy pracy z prasą, pługiem czy ciężkim agregatem nie jest czymś niezwykłym, ale przekroczenie dopuszczalnego zakresu już tak. W praktyce zabrudzenie pakietu chłodnic potrafi wywołać alarm szybciej niż poważna awaria. Szczególnie w kurzu i przy wysokiej temperaturze powietrza. To widać po maszynach pracujących cały dzień.
Równie ważna jest kontrolka akumulatora lub ładowania. Jej pojawienie się po uruchomieniu silnika oznacza problem z alternatorem, regulacją napięcia, przewodami albo paskiem napędu osprzętu. Gdy układ nie ładuje, ciągnik początkowo może działać normalnie, ale po wyczerpaniu energii z akumulatora pojawiają się kolejne zakłócenia: gaśnięcie wskaźników, błędy elektroniki, problemy z przekładnią sterowaną elektrycznie.
Jeśli jednocześnie zapalają się symbole temperatury, ładowania i inne ostrzeżenia elektryczne, obraz robi się poważniejszy. Często wspólną przyczyną jest zerwany lub ślizgający się pasek osprzętu, bo przestaje pracować zarówno alternator, jak i pompa cieczy chłodzącej w konstrukcjach, gdzie są napędzane mechanicznie. Wtedy kilka kontrolek nie oznacza kilku niezależnych awarii. To jeden problem.
Typowe przyczyny pojawiania się tych symboli
Niewydolność chłodzenia wiąże się z zabrudzoną chłodnicą, uszkodzonym termostatem, nieszczelnością układu albo niewłaściwą pracą wentylatora. Objawy nie zawsze narastają stopniowo. Czasem kontrolka zapala się nagle po wejściu w cięższą część pracy.
Problemy z ładowaniem mają z kolei prostszy początek: uszkodzony alternator, luźny pasek, zaśniedziałe złącza lub spadek napięcia na przewodach. W starszych ciągnikach widać to po przygasaniu świateł, w nowszych najpierw pojawiają się komunikaty z elektroniki.
Dochodzi jeszcze przeciążenie instalacji. Gdy jednocześnie pracują dodatkowe lampy robocze, sterowniki maszyn towarzyszących i ogrzewanie kabiny, każdy problem z ładowaniem ujawnia się szybciej. To nie jest rzadkość przy intensywnej pracy po zmroku.
Kontrolki paliwa, filtrów i oczyszczania spalin
Kontrolka rezerwy paliwa ma znaczenie bardziej eksploatacyjne niż awaryjne, ale w ciągniku jej zlekceważenie kończy się gorzej niż w samochodzie osobowym. Opróżnienie zbiornika podczas pracy może wymusić odpowietrzanie układu i przestój w środku zadania. Krótkie ostrzeżenie potrafi więc przełożyć się na realną stratę czasu.
Dużo poważniejszy jest symbol wody w paliwie. W silnikach wysokoprężnych oznacza obecność wody w odstojniku lub filtrze paliwa. Taki komunikat ma znaczenie praktyczne, bo woda pogarsza smarowanie elementów układu wtryskowego, sprzyja korozji i zakłóca spalanie. Im nowocześniejszy układ common rail, tym większa wrażliwość.
Kontrolka filtra powietrza informuje o ograniczeniu dopływu powietrza do silnika. Najczęściej pojawia się przy silnym zapyleniu albo po dłuższej pracy bez obsługi filtra. Objawy są czytelne: spadek mocy, wyższe zużycie paliwa, ciemniejsze spaliny. Wielu użytkowników widzi ten symbol właśnie po pracy w suchych warunkach i to nie jest przypadek.
W nowszych ciągnikach dochodzą oznaczenia związane z filtrem cząstek stałych oraz procesami oczyszczania spalin. Kontrolka może sygnalizować konieczność regeneracji, zbyt wysoki stopień zapełnienia filtra albo problem z przebiegiem procesu wypalania. Przy dłuższej jeździe z lekkim obciążeniem i częstych przerwach takie komunikaty pojawiają się częściej niż w maszynach stale pracujących ciężko.
Zależność między jakością paliwa a sygnalizacją usterek
Woda i zanieczyszczenia w paliwie szybko odbijają się na pracy silnika. Najpierw pojawiają się trudności z rozruchem, spadek mocy albo nierówna praca, później kontrolki układu paliwowego. Przy niskiej temperaturze problem narasta jeszcze szybciej.
Ograniczenie przepływu powietrza działa podobnie, tylko po drugiej stronie procesu spalania. Zatkany filtr powietrza nie unieruchamia ciągnika od razu, ale powoduje wyraźną utratę sprawności. Maszyna staje się ospała. To po prostu czuć.
Przy zapchaniu układów filtracyjnych i emisyjnych kontrolki często pojawiają się etapami. Najpierw ostrzeżenie, później ograniczenie mocy, a w skrajnych sytuacjach wymuszenie procedury serwisowej lub zatrzymanie regeneracji. Taki ciąg zdarzeń jest typowy dla nowoczesnych konstrukcji.
Kontrolki hydrauliki, świateł i funkcji roboczych ciągnika
Układ hydrauliczny odpowiada w ciągniku za podnośnik, złącza zewnętrzne, wspomaganie wybranych mechanizmów i pracę osprzętu. Kontrolka związana z hydrauliką może oznaczać spadek ciśnienia, przegrzanie oleju lub usterkę sterowania. Jeżeli towarzyszy jej wolniejsze podnoszenie narzędzia, szarpanie albo hałas pompy, sygnał nabiera konkretnego znaczenia.
Osobną grupę tworzą symbole oświetlenia. Zielone kontrolki wskazują światła pozycyjne i mijania, niebieska odnosi się do świateł drogowych, a kolejne oznaczenia dotyczą świateł przeciwmgielnych, roboczych i awaryjnych. W ciągnikach ważne są też lampy robocze, bo ich aktywność nie ma związku z ruchem drogowym, ale z bezpieczeństwem pracy po zmroku lub w budynkach.
Kontrolka świateł awaryjnych ma prostą funkcję, ale jej znaczenie rośnie przy postoju maszyny na drodze, wolnym przejeździe między polami albo pracy przy poboczu. Tu nie chodzi o wygodę obsługi. Chodzi o widoczność.
Do codziennej obsługi dochodzą kierunkowskazy oraz wskaźniki funkcji aktywnych, charakterystyczne dla ciągników: napęd przedniej osi, blokada mechanizmu różnicowego, WOM, półbiegi czy tryby automatyki przekładni. W praktyce część tych ikon świeci przez dłuższy czas i nie oznacza awarii. To tylko potwierdzenie ustawienia.
Oznaczenia świateł najczęściej mylone przez użytkowników
Najwięcej pomyłek dotyczy rozróżnienia świateł drogowych i mijania. Niebieska kontrolka oznacza długie światła, zielona odnosi się do świateł używanych standardowo. To proste, ale przy szybkim spojrzeniu łatwo przeoczyć kolor.
Myli się też przednie i tylne światła przeciwmgielne, bo symbole mają podobny układ linii. Różnią się kierunkiem znaku i kolorem, a ich zastosowanie nie jest takie samo. Do tego część ciągników ma dodatkowe lampy robocze, które z zewnątrz wyglądają podobnie, ale na desce rozdzielczej są opisane inaczej.
Trzecia sprawa to różnica między aktywną funkcją a awarią oświetlenia. Jedna kontrolka potwierdza włączenie świateł, inna może sygnalizować przepaloną żarówkę lub problem z obwodem. Gdy symbol ma kolor ostrzegawczy, nie chodzi już o sam fakt użycia lamp.
Interpretacja kontrolek w praktyce eksploatacyjnej
Po uruchomieniu silnika część kontrolek zapala się celowo i gaśnie po kilku sekundach. To test systemów. Taki krótki cykl nie jest nieprawidłowością. Problem zaczyna się wtedy, gdy symbol nie znika, wraca po chwili albo pojawia się dopiero pod obciążeniem.
Podczas pracy w polu znaczenie sygnałów trzeba wiązać z warunkami. Kontrolka temperatury po kilku godzinach w kurzu mówi coś innego niż ta sama ikona zaraz po rozruchu. Symbol ładowania przy równoczesnym pisku paska napędu też daje czytelny trop. Z praktyki wynika, że same kontrolki rzadko pojawiają się bez żadnych objawów towarzyszących.
Są sytuacje, w których dalsza praca powinna zostać przerwana od razu. Dotyczy to przede wszystkim czerwonej kontrolki ciśnienia oleju, przegrzania silnika, poważnych alarmów układu hamulcowego i komunikatów wskazujących na brak ładowania połączony z innymi błędami pracy maszyny. Krótko mówiąc: jeśli sygnał dotyczy podstawowych układów podtrzymujących pracę silnika i bezpieczeństwo, nie ma sensu liczyć, że sam zniknie.
Znaczenie instrukcji producenta pozostaje kluczowe, bo ten sam symbol w różnych markach może mieć inny zakres. W jednym modelu żółta kontrolka przekładni oznacza ograniczenie funkcji, w innym wymóg kalibracji, a jeszcze w innym błąd sterownika. To jedna z tych rzeczy, które wychodzą dopiero przy zmianie maszyny na inną.
Najczęstsze nieporozumienia związane z symbolami
Pierwszy błąd polega na uznaniu każdej świecącej kontrolki za awarię. Tak nie jest. Wiele ikon pełni funkcję czysto informacyjną i świeci się dokładnie wtedy, kiedy powinna.
Drugi problem to mylenie komunikatów informacyjnych z ostrzegawczymi. Zielony lub niebieski symbol potwierdza działanie funkcji, żółty ostrzega, a czerwony wymaga reakcji bez zwłoki. Ten podział działa w większości ciągników, choć są wyjątki wynikające z rozwiązań producenta.
Trzecia kwestia dotyczy chwilowego gaśnięcia i ponownego pojawiania się symbolu. Użytkownicy czasem uznają, że skoro kontrolka zgasła, problem zniknął. W praktyce bywa odwrotnie: usterka jest zależna od temperatury, obciążenia albo drgań instalacji i dlatego wraca tylko w określonych warunkach. To częsty przypadek przy czujnikach, ładowaniu i zapchanych filtrach.
