Kontrolki w wózkach widłowych Linde pełnią funkcję prostego, ale bardzo istotnego kanału komunikacji między maszyną a operatorem. To z nich kierowca odczytuje, czy pojazd pracuje prawidłowo, czy pojawiło się ostrzeżenie, czy trzeba natychmiast przerwać pracę. W praktyce to pierwszy sygnał, że dzieje się coś niepokojącego. I często jedyny, zanim usterka zacznie wpływać na jazdę albo podnoszenie.
Nie chodzi wyłącznie o wygodę obsługi. System sygnalizacji ma bezpośredni związek z bezpieczeństwem pracy, ochroną podzespołów i ciągłością eksploatacji. Jeżeli kontrolka informuje o spadku ciśnienia oleju, przegrzaniu lub błędzie układu hydraulicznego, dalsza jazda może szybko przełożyć się na kosztowną awarię. W magazynie widać to od razu: jeden unieruchomiony wózek potrafi zatrzymać cały fragment operacji.
Linde stosuje rozwiązania znane z innych wózków widłowych, ale w wielu modelach rozbudowuje je o czytelne komunikaty na wyświetlaczu i powiązane kody błędów. To ważna różnica. Sama ikona mówi, którego obszaru dotyczy problem, a ekran doprecyzowuje, czy chodzi o przeciążenie, zakłócenie czujnika, niski poziom parametru czy błąd komunikacji sterownika. Dzięki temu operator nie działa po omacku.
Rola kontrolek w wózkach widłowych Linde
Panel wskaźników w wózku Linde nie jest dodatkiem, tylko częścią układu nadzoru nad maszyną. Kontrolki reagują na sygnały z czujników temperatury, ciśnienia, położenia, napięcia i pracy poszczególnych układów. Operator dostaje więc informację nie wtedy, gdy awaria jest już oczywista, lecz wcześniej. To robi różnicę.
W codziennej pracy znaczenie ma rozróżnienie trzech poziomów komunikatów. Sygnał informacyjny potwierdza aktywną funkcję lub stan pracy. Ostrzeżenie wskazuje odchylenie od normy, ale nie zawsze oznacza natychmiastowe zatrzymanie wózka. Komunikat awaryjny dotyczy sytuacji krytycznych i wymaga przerwania eksploatacji. Tak właśnie trzeba to czytać.
Wózki tej marki, szczególnie nowszych serii, łączą klasyczne piktogramy z elektroniką pokładową, która nadzoruje stan maszyny szerzej niż starsze konstrukcje. Dla operatora oznacza to więcej danych, ale też większą odpowiedzialność za właściwą reakcję. Sama obecność ikon na tablicy nie załatwia sprawy, jeśli są ignorowane.
Zasada działania systemu sygnalizacji i rozmieszczenie symboli

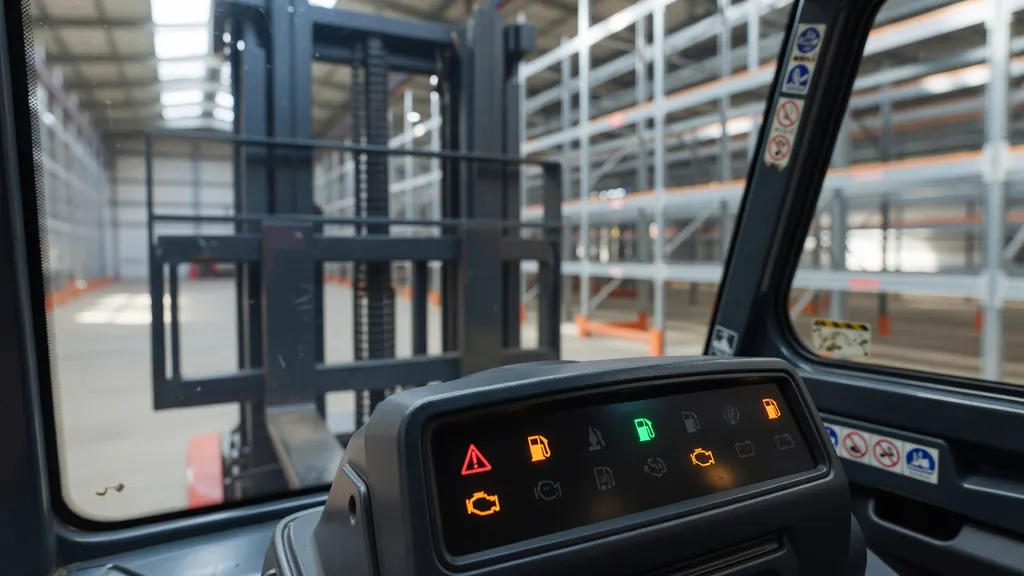

Centrum informacji stanowi panel wskaźników lub wyświetlacz umieszczony przed operatorem. W zależności od modelu są to proste lampki kontrolne, ekran segmentowy albo bardziej rozbudowany wyświetlacz z tekstem i numerami błędów. W starszych wózkach dominują pojedyncze symbole, w nowszych dochodzi komunikat opisowy i zapis zdarzenia w sterowniku.
Kontrolki pojawiają się w różnych momentach pracy. Część zapala się po włączeniu zapłonu lub aktywacji wózka i gaśnie po zakończeniu autodiagnostyki. To normalne. Inne aktywują się dopiero podczas jazdy, przy podnoszeniu masztu, przy zbyt dużym obciążeniu układu hydraulicznego albo podczas postoju z zaciągniętym hamulcem postojowym. Krótki test po uruchomieniu i trwałe świecenie to dwie różne sytuacje.
Rozmieszczenie symboli zależy od generacji pojazdu. W kompaktowych elektrycznych Linde E kontrolki bywają skupione wokół centralnego wyświetlacza, a w modelach spalinowych H część informacji nadal występuje w formie osobnych ikon. Serwisanci zwracają uwagę na jeszcze jedną rzecz: ta sama grafika może oznaczać coś trochę innego w zależności od serii i wersji wyposażenia. Dlatego znaczenie symbolu zawsze trzeba odnosić do konkretnego modelu.
Za działanie systemu odpowiada sieć czujników i sterowników. Jeśli któryś parametr przekroczy zapisany próg, układ wysyła do operatora odpowiedni komunikat. Czasem będzie to tylko lampka, czasem jednocześnie dźwięk i ograniczenie funkcji jazdy albo podnoszenia. W praktyce takie ograniczenia pojawiają się częściej, niż sądzi wielu użytkowników starszych maszyn.

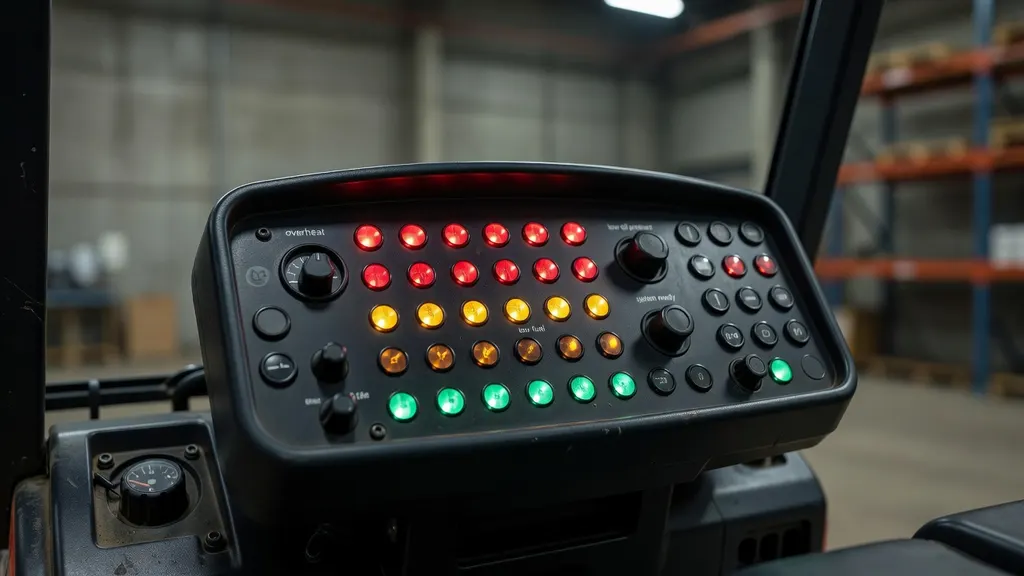

Kolory kontrolek i poziomy ważności komunikatów
Kolor kontrolki porządkuje priorytety. Czerwone sygnały oznaczają stany krytyczne: przegrzanie, spadek ciśnienia oleju, poważny błąd hamowania, awarię układu napędowego lub hydraulicznego. Jeżeli taka kontrolka świeci stale albo miga wraz z alarmem dźwiękowym, dalsza praca nie powinna być kontynuowana.
Żółte i pomarańczowe kontrolki odnoszą się do ostrzeżeń diagnostycznych. Nie każda z tych informacji wymaga natychmiastowego zatrzymania, ale każda wymaga reakcji. To mogą być odchylenia parametrów, konieczność serwisu, nieprawidłowy sygnał z czujnika albo ograniczenie funkcji. W magazynie często traktuje się je zbyt lekko. To błąd.
Zielone i niebieskie lampki mają charakter informacyjny. Potwierdzają aktywne światła, kierunek jazdy, funkcje dodatkowe czy gotowość układu. Nie sygnalizują usterki, chyba że towarzyszy im komunikat tekstowy o nietypowym stanie pracy. Sam kolor nie wystarcza, trzeba jeszcze patrzeć na kontekst.
Znaczenie ma także sposób świecenia. Krótki sygnał podczas rozruchu może być elementem testu systemu. Stałe podświetlenie po uruchomieniu wskazuje problem aktywny. Miganie często oznacza wyższy priorytet albo stan przejściowy, który szybko przechodzi w ograniczenie pracy. Takie niuanse decydują o właściwej ocenie sytuacji.
Najważniejsze symbole związane z układami roboczymi i napędowymi
Kontrolki silnika i jednostki napędowej
W wózkach spalinowych Linde podstawowe znaczenie mają symbole temperatury silnika, ciśnienia oleju i ładowania akumulatora rozruchowego. Ikona temperatury sygnalizuje przekroczenie bezpiecznego zakresu pracy. Przyczyną może być niesprawny wentylator, niski poziom płynu chłodniczego, zabrudzona chłodnica albo długotrwała praca pod dużym obciążeniem. Jeżeli po krótkim odciążeniu kontrolka nie gaśnie, maszyna nie powinna pracować dalej.
Jeszcze poważniejszy charakter ma sygnał ciśnienia oleju. Taka kontrolka oznacza ryzyko pracy bez właściwego smarowania, a to już droga do zatarcia jednostki napędowej. Tu nie ma pola do interpretacji. Silnik trzeba wyłączyć.
Ikona ładowania wskazuje problemy z instalacją elektryczną lub układem doładowania akumulatora. W praktyce bywa łączona z niestabilną pracą elektroniki pokładowej, słabszym rozruchem i błędami, które na pierwszy rzut oka nie mają związku z zasilaniem. To się zdarza często przy starszych egzemplarzach eksploatowanych na krótkich odcinkach.
W elektrycznych Linde zestaw symboli jest inny. Kluczowe są wskaźniki stanu baterii trakcyjnej, temperatury układu mocy, błędów falownika i obwodu wysokoprądowego. Spadek poziomu energii nie jest usterką, ale już kontrolka przegrzania podzespołów albo błąd napędu oznacza możliwość ograniczenia prędkości lub odcięcia funkcji jazdy.
Kontrolki układu hydraulicznego
Hydraulika odpowiada za podnoszenie, opuszczanie i pracę osprzętu, więc jej sygnały należą do najważniejszych. Kontrolka związana z poziomem lub obiegiem oleju hydraulicznego może wskazywać niski stan medium, spadek ciśnienia, przegrzanie albo niewłaściwą pracę pompy. Na placu lub w hali taki problem szybko widać po zwolnionej reakcji masztu. To nie bierze się znikąd.
Osobne komunikaty mogą dotyczyć przeciążenia układu, nieprawidłowego położenia osprzętu albo błędu sterowania funkcjami hydraulicznymi. W nowszych modelach elektronika potrafi ograniczyć prędkość podnoszenia, zanim dojdzie do poważniejszej awarii. To ma chronić pompę, zawory i przewody przed dalszym obciążeniem.
Jeżeli kontrolce towarzyszy szarpanie masztu, opóźniona reakcja dźwigni lub nietypowy hałas pompy, sygnał trzeba traktować poważnie. Sama ikona nie zawsze rozróżnia źródło problemu, ale objawy eksploatacyjne sporo dopowiadają. Tego nie da się przeoczyć.
Kontrolki układu hamulcowego i jezdnego
Na tablicy wskaźników pojawiają się też symbole hamulca postojowego, hamulca roboczego i układów wpływających na stabilność jazdy. Ikona hamulca postojowego jest informacyjna, jeśli pojawia się po zaciągnięciu blokady. Problem zaczyna się wtedy, gdy kontrolka nie gaśnie po jej zwolnieniu albo system zgłasza błąd działania obwodu hamowania.
Sygnały dotyczące sprawności hamulców mają wysoki priorytet, bo bezpośrednio wpływają na bezpieczeństwo operatora i otoczenia. W części modeli Linde błąd układu jezdnego może uruchomić ograniczenie prędkości, a nawet zablokować możliwość dalszej jazdy. To rozwiązanie nie jest przypadkowe.
Do tej grupy zaliczają się także ostrzeżenia związane z kierowaniem, napędem osi, czujnikami prędkości czy stabilnością pracy podczas manewrów z ładunkiem. Jeżeli symbol pojawia się tylko przy skręcie, podjeździe albo hamowaniu z obciążeniem, taka informacja ma dużą wartość diagnostyczną. Serwis od razu zawęża pole poszukiwań.
Symbole bezpieczeństwa, stanu eksploatacyjnego i funkcji pomocniczych
Wózki Linde wykorzystują też kontrolki, które nie odnoszą się bezpośrednio do awarii napędu czy hydrauliki, ale mają znaczenie dla bezpiecznej eksploatacji. To sygnały systemów ograniczenia pracy, czujników obecności operatora, przypomnienia o zapięciu pasa czy nieprawidłowym położeniu elementów kabiny w wersjach wyposażonych w takie rozwiązania. Gdy taki symbol się utrzymuje, maszyna może nie pozwolić na jazdę albo podnoszenie.
W praktyce operatorzy najczęściej spotykają także standardowe ikony świateł roboczych, świateł drogowych, kierunkowskazów, podgrzewania wstępnego w dieslach i aktywnych funkcji dodatkowych. To sygnały informacyjne, ale ich rola nie jest błaha. W warunkach magazynowych i na placach zewnętrznych potwierdzenie aktywnej funkcji bywa ważniejsze niż sama pamięć operatora.
Osobną grupę stanowią wskaźniki serwisowe i eksploatacyjne. Mogą przypominać o zbliżającym się przeglądzie, wymianie filtrów, konieczności kontroli baterii, poziomu płynów czy wykonania czynności konserwacyjnych. To nie są komunikaty awaryjne, lecz ich ignorowanie kończy się często wejściem w obszar realnych usterek. Tak wygląda codzienność flotowa.
Powiązanie kontrolek z alarmami dźwiękowymi i diagnostyką usterek
Same lampki to tylko część systemu ostrzegania. W wielu wózkach Linde komunikatom towarzyszą sygnały dźwiękowe o różnym natężeniu i rytmie. Krótki pojedynczy dźwięk może potwierdzać zdarzenie, seria powtarzalnych alarmów sygnalizuje problem aktywny, a długi sygnał często występuje przy awarii wymagającej natychmiastowej reakcji. Operator słyszy, że coś jest nie tak, zanim przeczyta komunikat na ekranie.
Duże znaczenie mają też kody błędów. Ta sama ikona ostrzegawcza silnika, hydrauliki czy napędu może odnosić się do kilku różnych źródeł problemu, a dopiero numer błędu zawęża diagnozę. Jeden symbol informuje o grupie usterek, kod wskazuje konkretny obwód, czujnik lub warunek pracy. Bez tego łatwo pomylić skutek z przyczyną.
Liczy się również moment występowania sygnału. Jeżeli kontrolka zapala się tylko przy zimnym rozruchu, problem może dotyczyć innego obszaru niż w przypadku błędu pojawiającego się po 40 minutach pracy z ciężkim ładunkiem. Serwis pyta właśnie o takie szczegóły: czy lampka świeci stale, czy miga, czy pojawia się przy skręcie, podnoszeniu albo hamowaniu. To nie są drobiazgi.
Przy zgłoszeniu usterki znaczenie mają cztery informacje: symbol, kolor, kod błędu i warunki, w których komunikat się pojawił. Jeśli do tego dochodzi opis objawów, takich jak spadek mocy, wolniejsze podnoszenie, brak reakcji napędu lub przejście w tryb ograniczony, diagnostyka przebiega dużo sprawniej. I krócej.
Znaczenie kontrolek dla eksploatacji, przeglądów i organizacji pracy
Prawidłowa interpretacja kontrolek wpływa bezpośrednio na trwałość wózka. Maszyna, która zbyt długo pracuje z aktywnym ostrzeżeniem temperatury, niskiego ciśnienia czy błędu hydrauliki, trafia do serwisu z większym zakresem uszkodzeń niż egzemplarz wyłączony od razu po wykryciu problemu. Różnica bywa kosztowna.
System sygnalizacji pomaga też planować konserwację i przeglądy. Wskaźniki serwisowe oraz komunikaty eksploatacyjne porządkują obsługę floty i ograniczają ryzyko przestojów w najmniej odpowiednim momencie. W dobrze zarządzanych magazynach operator nie kasuje komunikatu bez zgłoszenia sprawy. To jedna z tych praktyk, które naprawdę działają.
Nie każda kontrolka oznacza awarię wymagającą interwencji serwisu jeszcze tego samego dnia, ale każda wnosi konkretną informację o stanie maszyny. Codzienna obserwacja wskaźników nie zastępuje diagnostyki warsztatowej, jednak pozwala wychwycić nieprawidłowości na wczesnym etapie. Tak właśnie ogranicza się nieplanowane postoje.
Znajomość symboli ma znaczenie nie tylko dla operatorów. Korzystają z niej także brygadziści, technicy utrzymania ruchu i osoby odpowiedzialne za flotę. Im szybciej komunikat zostanie właściwie odczytany i przekazany dalej, tym łatwiej utrzymać ciągłość pracy. Kontrolki nie rozwiązują problemu same. Ale bardzo jasno pokazują, że problem właśnie się zaczyna.
