W maszynach Merlo panel wskaźników nie pełni roli dodatku do obsługi, tylko podstawowego źródła informacji o stanie układów roboczych i jezdnych. Dotyczy to zarówno klasycznych ładowarek teleskopowych, jak i maszyn obrotowych Roto, w których liczba zależności między wysięgnikiem, podporami, osprzętem i elektroniką jest wyraźnie większa. Jeden komunikat potrafi oznaczać drobne odchylenie parametru, ale równie dobrze początek sytuacji, która kończy się odcięciem funkcji hydraulicznych albo jazdy.
Znaczenie kontrolek i komunikatów w maszynach roboczych Merlo
Podstawowy podział sygnałów jest prosty: informacyjne, ostrzegawcze i alarmowe. Informacyjne pokazują aktywny tryb pracy, włączoną funkcję lub stan wybranego układu. Ostrzegawcze sygnalizują odchylenie, które nie musi jeszcze zatrzymywać maszyny, ale wymaga reakcji. Alarmowe odnoszą się do awarii albo przekroczenia granicy bezpieczeństwa i często skutkują ograniczeniem osiągów, blokadą części ruchów lub wyłączeniem silnika. To widać od razu. Maszyna przestaje pracować tak jak wcześniej.
W praktyce znaczenie komunikatu zależy nie tylko od koloru lampki, ale też od kontekstu pracy. Ta sama informacja o przeciążeniu układu roboczego ma inny ciężar przy spokojnym podawaniu palety na niewielką wysokość, a inny podczas maksymalnego wysuwu wysięgnika z platformą roboczą lub ciężkim osprzętem. W Merlo komunikaty są ściśle powiązane z bezpieczeństwem operatora, ładunku i otoczenia. Nie chodzi wyłącznie o ochronę podzespołów.
W ładowarkach teleskopowych sygnalizacja koncentruje się na napędzie, hydraulice, stabilności i położeniu wysięgnika. W wersjach obrotowych dochodzą jeszcze funkcje związane z obrotem nadwozia, kontrolą podpór, geometrią ustawienia maszyny i ograniczeniami stref roboczych. Tu elektronika pilnuje bardzo wielu zależności. I robi to na bieżąco.
Duże znaczenie ma też osprzęt. Nieprawidłowo zapięte widły, źle rozpoznana łyżka, niesprawny czujnik blokady szybkozłącza czy problem z potwierdzeniem położenia sworzni mogą wywołać komunikat, który z pozoru wygląda jak błąd hydrauliki. Takie przypadki pojawiają się regularnie po przezbrojeniu maszyny. Sama zmiana narzędzia roboczego potrafi zmienić logikę ostrzeżeń.
Główne grupy sygnałów wyświetlanych na desce rozdzielczej

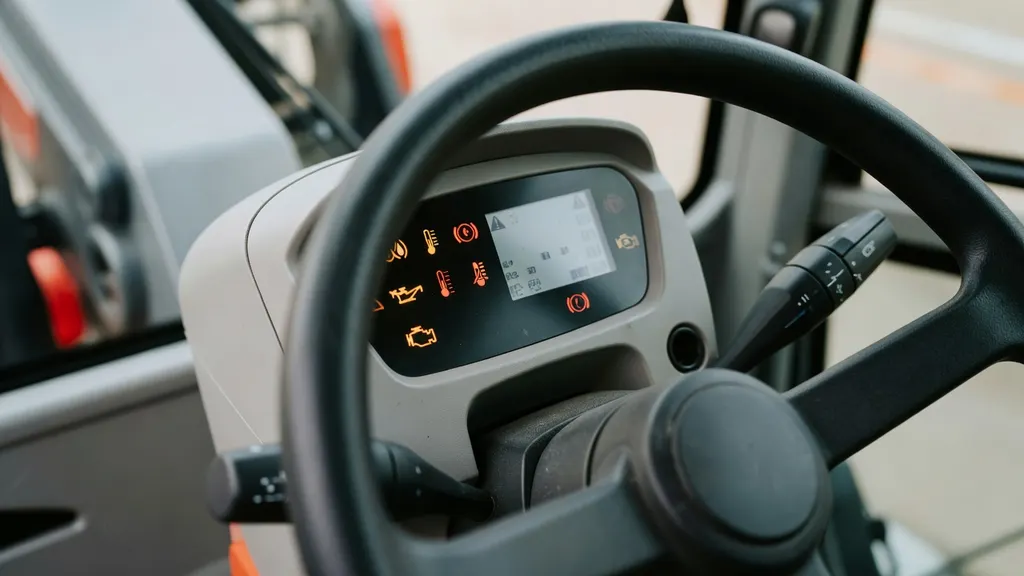

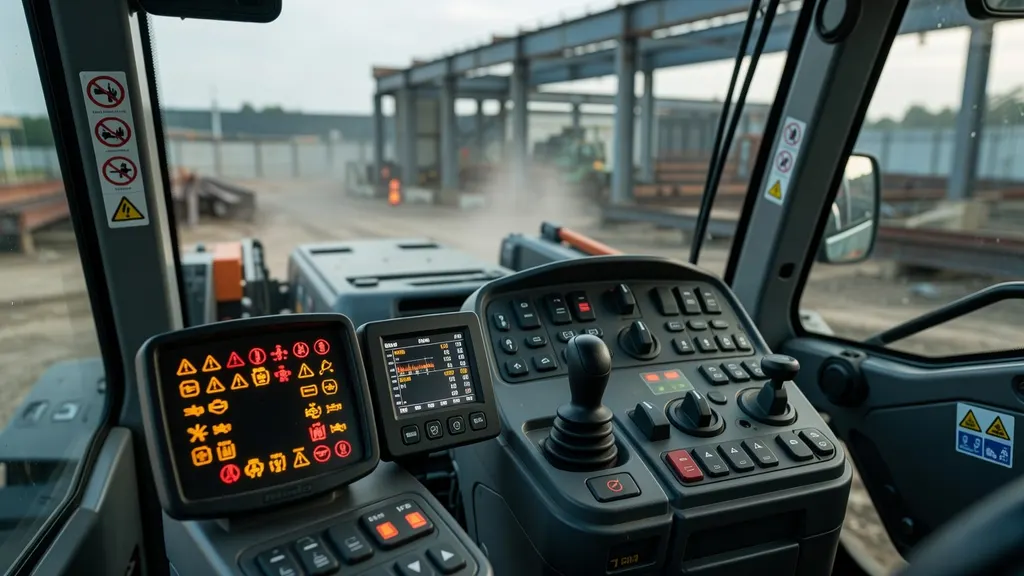

Na desce rozdzielczej i ekranie centralnym Merlo pojawiają się sygnały z kilku głównych obszarów. Pierwszy dotyczy silnika: ciśnienia oleju, temperatury cieczy chłodzącej, jakości pracy jednostki napędowej i błędów sterowania. Drugi obejmuje układ hydrauliczny, w tym temperaturę oleju, ciśnienie robocze i reakcję na przeciążenie osprzętu lub wysięgnika.
Kolejna grupa to przekładnia, napęd i funkcje jazdy. W tej części pojawiają się komunikaty o przegrzaniu, spadku ciśnienia, błędach zmiany kierunku albo przejściu w tryb awaryjny. Osobno sygnalizowane są układy hamulcowe, hamulec postojowy i funkcje zatrzymania maszyny. W maszynach używanych intensywnie na placach składowych właśnie te komunikaty są jednymi z częstszych. Widać to szczególnie po wielu godzinach manewrowania z obciążeniem.
Osobną kategorię stanowią ostrzeżenia o stabilności, dopuszczalnym momencie obciążenia, położeniu wysięgnika i ograniczeniach ruchu. W modelach Roto ta warstwa jest rozbudowana, bo system na bieżąco odnosi się do rozstawienia podpór, obrotu wieży i parametrów osprzętu. Obok tego działa jeszcze warstwa elektryczna i elektroniczna: czujniki, sterowniki, zasilanie, komunikacja między modułami. Gdy ta część zaczyna generować błędy, objawy często wydają się niespójne. I to bywa mylące.
Kontrolki związane z silnikiem, smarowaniem i temperaturą pracy
Jedną z najważniejszych kontrolek pozostaje sygnał ciśnienia oleju silnikowego. Jego pojawienie się przy pracującym silniku oznacza sytuację krytyczną, niezależnie od tego, czy towarzyszy mu hałas, spadek mocy czy tylko komunikat tekstowy. Dalsza praca w takim stanie grozi bardzo szybkim uszkodzeniem panewek, wału korbowego i turbosprężarki. Tu nie ma pola do interpretacji.
Druga grupa ostrzeżeń dotyczy temperatury jednostki napędowej i układu chłodzenia. Wysoka temperatura cieczy chłodzącej albo komunikat o nieskutecznym chłodzeniu pojawiają się przy zapchanych chłodnicach, niskim poziomie płynu, niesprawnym wentylatorze lub długiej pracy pod dużym obciążeniem. W maszynach teleskopowych pracujących w pyle, słomie czy drobnym materiale chłodnice bardzo szybko łapią zabrudzenia. To klasyka.
Zależność między obciążeniem a alarmami temperaturowymi jest bezpośrednia. Gdy maszyna przez dłuższy czas pracuje z wysokim zapotrzebowaniem na moc i stałym użyciem hydrauliki, temperatura rośnie jednocześnie w kilku układach. Najpierw pojawia się ostrzeżenie, potem sterownik może ograniczyć moc silnika albo część funkcji roboczych. Operator odczuwa to natychmiast: słabsza reakcja na gaz, wolniejsze ruchy wysięgnika, czasem odcięcie jazdy.
Komunikaty silnikowe często idą w parze z objawami widocznymi bez diagnostyki. Spadek mocy, nierówna praca, dymienie, uruchomienie wentylatora na wysokim biegu, a przy cięższej awarii także zatrzymanie silnika. Sam komunikat nie mówi wszystkiego, ale wyznacza kierunek. Resztę potwierdzają objawy.
Sygnały ostrzegawcze wymagające natychmiastowej reakcji
Do tej grupy należą czerwone alarmy związane z ciśnieniem oleju, skrajną temperaturą silnika i błędami, które uruchamiają ochronę jednostki napędowej. W części modeli sterownik przechodzi najpierw w tryb ograniczenia mocy, a dopiero potem wymusza zatrzymanie. W innych reakcja jest szybsza. To zależy od rodzaju błędu i kalibracji systemu.
Istotna jest różnica między chwilowym ostrzeżeniem a trwałym błędem zapisanym w pamięci. Krótkotrwały komunikat może być wynikiem przejściowego spadku napięcia, chwilowego przegrzania albo nagłego obciążenia. Jeśli błąd pozostaje aktywny po ustabilizowaniu warunków pracy, system traktuje go jako realną usterkę. W serwisie historia takich zdarzeń ma duże znaczenie, bo pokazuje, czy problem narastał, czy pojawił się jednorazowo.
Dalsza praca przy aktywnej czerwonej kontrolce to ryzyko uszkodzenia silnika albo zablokowania maszyny w miejscu pracy. Zdarza się, że operator próbuje „dokończyć jeden przejazd”. To często kończy się drożej niż sam przestój.
Sygnalizacja układu hydraulicznego, wysięgnika i osprzętu
Hydraulika w Merlo odpowiada nie tylko za ruchy robocze, ale też za precyzję i bezpieczeństwo pracy z ładunkiem. Komunikaty dotyczące temperatury oleju hydraulicznego, ciśnienia i sprawności układu pojawiają się wtedy, gdy parametry odbiegają od wartości dopuszczalnych albo sterownik wykryje niezgodność między zadanym ruchem a odczytem z czujników. Wysoka temperatura oleju ogranicza wydajność. Reakcje stają się wolniejsze i mniej płynne.
Przeciążenie układu roboczego sygnalizowane jest osobno. W praktyce oznacza to przekroczenie dopuszczalnych warunków pracy dla danego wysunięcia, kąta ramienia, masy ładunku lub konfiguracji osprzętu. Część ruchów może zostać zablokowana, a system pozostawia tylko te, które prowadzą do bezpieczniejszego położenia wysięgnika. Tak to działa w codziennej eksploatacji: podnosić już nie pozwoli, ale opuścić albo cofnąć ramię już tak.
Znaczenie mają też blokady osprzętu i prawidłowe potwierdzenie jego podłączenia. Jeżeli czujnik nie potwierdza zamknięcia szybkozłącza, maszyna może wyświetlić alarm i ograniczyć część funkcji, mimo że mechanicznie narzędzie wydaje się osadzone poprawnie. To jeden z tych przypadków, w których problem bywa bardziej elektryczny niż mechaniczny. Po myciu lub pracy w błocie takie sygnały wracają częściej.
Niesprawne czujniki położenia wysięgnika, sworzni albo osprzętu potrafią generować błędne wskazania układu roboczego. Wtedy operator widzi alarm przeciążenia lub ograniczenie ruchu bez faktycznego przekroczenia parametrów pracy. Jeśli odczyt pozycji jest zafałszowany, sterownik nie ma punktu odniesienia. Reaguje zachowawczo.
Komunikaty stabilności i zabezpieczeń roboczych
W maszynach Roto kluczowe są kontrolki podpór, ich rozstawienia i poprawnego podparcia. System stale porównuje konfigurację podpór z położeniem wysięgnika oraz dopuszczalnym zakresem pracy. Gdy jedna podpora nie osiągnie wymaganego położenia albo czujnik nie potwierdzi jej statusu, dostępna strefa robocza zostaje ograniczona. Czasem bardzo mocno.
Do tego dochodzą sygnały zależne od poziomowania i ustawienia maszyny na podłożu. Nawet niewielkie odchylenie ma znaczenie przy dużym wysunięciu i obrocie nadwozia. W praktyce alarmy stabilności często pojawiają się na nierównym placu, mimo że wizualnie maszyna wygląda na ustawioną poprawnie. Elektronika widzi to dokładniej niż operator.
Układy zabezpieczające przed utratą stateczności nie tylko ostrzegają, ale aktywnie ograniczają ruchy. To celowe działanie. Jeśli system uzna, że dalszy wysuw lub podnoszenie zwiększa ryzyko utraty stabilności, blokuje taki ruch i pozostawia funkcje korygujące.
Komunikaty układu jezdnego, przekładni i hamulców
Skrzynia biegów i układ przeniesienia napędu mają własny zestaw komunikatów, obejmujący temperaturę, ciśnienie oleju oraz błędy sterowania zmianą kierunku i przełożenia. W ładowarkach, które często pracują manewrowo, z dużą liczbą zmian przód-tył, przekładnia pracuje pod wysokim obciążeniem cieplnym. Jeśli olej się przegrzewa, maszyna może ograniczyć możliwość jazdy albo wejść w tryb awaryjny.
Objawy bywają dość konkretne: opóźniona reakcja po wrzuceniu kierunku, szarpnięcie przy ruszaniu, utrata płynności lub całkowity brak napędu po rozgrzaniu. To nie zawsze oznacza uszkodzenie mechaniczne. Często winny jest czujnik temperatury, czujnik ciśnienia albo problem z wiązką elektryczną. Dopiero zestawienie komunikatu z zachowaniem maszyny pozwala zawęzić źródło problemu.
Układ hamulcowy sygnalizuje zarówno stan aktywacji hamulca postojowego, jak i usterki wpływające na skuteczność zatrzymania. W części modeli komunikaty dotyczą również ciśnienia w układzie pomocniczym lub błędów sterowania funkcją hamowania. To sygnały, których nie da się bagatelizować, szczególnie przy pracy na pochyłościach i podczas transportu ładunku. Tu margines bezpieczeństwa jest mały.
Objawy eksploatacyjne towarzyszące komunikatom napędowym
Jednym z częstszych sygnałów zgłaszanych przez użytkowników jest zanik funkcji jazdy po określonym czasie pracy, gdy maszyna osiągnie temperaturę roboczą. Na zimno wszystko działa poprawnie, po kilkunastu lub kilkudziesięciu minutach pojawia się błąd i napęd gaśnie. Taki układ objawów często wskazuje na element elektroniczny reagujący na temperaturę, a nie na stałe uszkodzenie mechaniczne przekładni.
Migające kontrolki napędu albo przekładni bywają powiązane z wejściem w tryb awaryjny. Maszyna zachowuje możliwość ograniczonego przejazdu lub poruszania się tylko na jednym zakresie, ale nie pracuje normalnie. To typowa strategia ochronna. Ma pozwolić na zjazd z miejsca pracy, a nie na kontynuację pełnej eksploatacji.
Różnica między awarią mechaniczną a błędem czujnikowym bywa widoczna w zachowaniu maszyny. Przy problemie mechanicznym objawy są stałe, powtarzalne i często towarzyszą im hałas, zapach przegrzanego oleju lub wyraźne szarpanie. Usterki elektryczne częściej pojawiają się okresowo, po myciu, przy wilgoci albo po nagrzaniu wiązki i złączy. Serwis widzi to regularnie.
Elektronika pokładowa, diagnostyka i systemy sterowania Merlo
Nowoczesne maszyny Merlo opierają się na kilku współpracujących sterownikach, które wymieniają dane o pracy silnika, hydrauliki, napędu i układów bezpieczeństwa. Komunikat na ekranie to końcowy efekt interpretacji sygnałów z czujników, potencjometrów i modułów wykonawczych. Dlatego kod błędu nie zawsze wskazuje uszkodzony element wprost. Czasem pokazuje tylko miejsce, w którym system zauważył niezgodność.
Diagnostyka pokładowa pozwala odczytać błędy aktywne i zapisane w historii, sprawdzić parametry bieżące oraz porównać odczyty z różnych układów. To ważne, bo awaria jednego czujnika może wywołać lawinę wtórnych komunikatów. W praktyce najpierw pojawia się błąd położenia, potem blokada funkcji roboczej, a na końcu alarm stabilności. Źródło pozostaje jedno.
Wilgoć, zabrudzenia i uszkodzenia wiązek bardzo często wpływają na elektronikę maszyn roboczych. Merlo pracuje w pyle, błocie, kiszonce, na placach rozbiórkowych i w deszczu. To środowisko trudne dla złączy i przewodów. Utlenione styki, naderwane przewody przy przegubach wysięgnika albo zawilgocone kostki potrafią generować błędy, które znikają i wracają bez wyraźnego schematu.
Charakterystyka usterek elektronicznych zgłaszanych przez użytkowników
Duża część usterek elektronicznych ma charakter okresowy. Błąd pojawia się po nagrzaniu podzespołów, po kilku cyklach pracy wysięgnika albo dopiero po dłuższej jeździe. To utrudnia diagnozę, bo przy pierwszym uruchomieniu maszyna bywa całkowicie sprawna. Taki przebieg jest typowy dla pękniętych ścieżek, słabych połączeń i czujników tracących stabilność sygnału pod wpływem temperatury.
Osobną grupą są problemy z odczytem położenia elementów roboczych. Jeśli potencjometr lub czujnik kąta podaje niestabilny sygnał, system może błędnie obliczać pozycję wysięgnika albo osprzętu. Efekt to ograniczenia ruchu, alarmy przeciążenia i niespójne wskazania na wyświetlaczu. Operator widzi, że ramię jest nisko, a maszyna zachowuje się tak, jakby było w skrajnym położeniu.
Po myciu ciśnieniowym lub pracy w bardzo trudnych warunkach terenowych aktywują się komunikaty związane z czujnikami, szybkozłączami i modułami na wysięgniku. To nie jest rzadkość. Woda dostaje się tam, gdzie nie powinna, a błąd znika dopiero po osuszeniu złączy albo usunięciu korozji kontaktów.
Zależność między komunikatami a warunkami pracy maszyny
Częstotliwość ostrzeżeń rośnie wraz z intensywnością użytkowania. Maszyna pracująca przez wiele godzin w cyklu załadunkowym szybciej ujawni problemy z temperaturą hydrauliki, przekładni i chłodzenia niż egzemplarz wykonujący krótkie, lekkie zadania. W branży budowlanej częściej wracają alarmy związane z przeciążeniem, stabilnością i warunkami podłoża. W rolnictwie dochodzą zabrudzenia chłodnic, wilgoć i pył wpływające na chłodzenie oraz elektronikę.
Znaczenie ma też osprzęt. Łyżka, widły, hak, kosz roboczy czy wciągarka zmieniają parametry pracy i sposób, w jaki system interpretuje obciążenie. Część komunikatów jest bezpośrednio zależna od rozpoznanego narzędzia. Jeżeli maszyna nie odczytuje osprzętu poprawnie, ostrzeżenia mogą być nieadekwatne do realnej sytuacji.
Warunki terenowe i pogodowe również wpływają na sygnalizację. Nierówne podłoże, błoto, śnieg albo ulewna pogoda zwiększają ryzyko alarmów stabilności, błędów czujników i problemów z napędem. Przy pracy transportowej liczy się płynność jazdy, temperatura układów i skuteczność hamowania. Przy precyzyjnym podnoszeniu na wysokość na pierwszy plan wychodzą stabilność, położenie wysięgnika i reakcja układów zabezpieczających. To dwa różne światy eksploatacji.
Struktura interpretacji kontrolek i komunikatów w praktyce serwisowej
W serwisowej ocenie znaczenie mają trzy elementy: kolor sygnału, symbol albo treść komunikatu oraz objawy towarzyszące. Taki zestaw pozwala przypisać błąd do konkretnego układu i określić, czy maszyna może bezpiecznie zjechać z miejsca pracy, czy wymaga natychmiastowego postoju. Sam napis na ekranie to dopiero początek.
Dużą rolę odgrywa historia błędów i ich powtarzalność. Jednorazowy alarm po skrajnym obciążeniu mówi co innego niż regularnie wracający komunikat pojawiający się codziennie po rozgrzaniu. Jeśli objaw daje się odtworzyć w tych samych warunkach, diagnoza jest szybsza. Gdy błędy występują losowo, trzeba sprawdzać instalację elektryczną, zasilanie modułów i stan czujników.
Są sytuacje, w których praca powinna zostać przerwana od razu. Dotyczy to czerwonych alarmów smarowania, przegrzania silnika, problemów z hamulcami, poważnych błędów stabilności oraz komunikatów wskazujących na niepewne zapięcie osprzętu. Operator może wykonać podstawowe czynności kontrolne: sprawdzić poziomy płynów, stan chłodnic, widoczne uszkodzenia przewodów i poprawność podłączenia narzędzia. Dalej zaczyna się obszar serwisu.
Dokumentacja techniczna i instrukcja obsługi pozostają punktem odniesienia przy identyfikacji symboli, kolorów i zależności między komunikatami. W Merlo ta warstwa jest istotna, bo podobne ikony mogą oznaczać różny stopień zagrożenia zależnie od modelu i wersji systemu sterowania. Dlatego interpretacja kontrolek nie polega na zgadywaniu. Liczą się odczyt, warunki pracy i objawy maszyny. Reszta wynika z diagnostyki.
